鍋爐專用液位計爆炸事故原因分析和防范措施

　　近年來，鍋爐爆炸事故時有發生，缺水事故為常見，而且危害較大。再有就是因水質管理不善而造成的爐管等受熱面過熱燒損事故。在敘述常見鍋爐事故時，除了鍋爐爆炸事故和缺水、滿水、汽水共騰事故以外，其它事故均以事故發生的部位來分別敘述。

　　鍋爐爆炸發生是由于鍋筒（汽水鍋筒或水鍋筒）破裂，鍋筒內儲存著幾噸、甚至幾十噸有壓力的飽和水及汽瞬時釋放巨大能量的過程。

　　鍋爐爆炸所產生的災害主要有兩方面：一是鍋筒內水和汽的膨脹所釋放的能量；二是鍋內的高壓蒸汽以及部分飽和水迅速蒸發而產生大量蒸汽幾四圍擴散所引起的災害。

　　（1） 在鍋爐較長時間缺水，鋼板被灼紅、機械強度急驟降低的情況下，司爐人員違反操作規程，向爐內進水，引起爆炸；

　?。?） 鉚接鍋爐，鍋殼或鍋筒長期漏泄，且爐水堿度較高，造成鉚縫或脹口處鋼板苛性脆化，以致造成爆炸事故；

　　（3） 嚴重超壓造成爆炸；

　?。?） 因安全附件失靈、結構設計不合理、材質發生衰老等原因，造成鍋爐爆炸。

　　預防措施

　?。?） 要特別注意水容量較大的鍋筒的鍋殼、封頭或管板、爐膽等主要受壓部件的材料、強度，聯接型式、焊接與冷加工組裝等在設計和制造上是否符合有關規定和標準?；鸸苠仩t由于鍋筒直徑較大以及鍋筒內受壓部件較多，聯接型式較復雜等情況，因此更要注意這個問題。

　?。?） 檢驗與修理鍋爐時，對鍋筒的苛性脆化、嚴重腐蝕與變形以及起槽裂紋，要高度警惕，檢查要周到細致，修理則必須保證質量，防止因強度不足或裂紋擴展而突然撕裂。

　　（3） 司爐人員必須切記：發生嚴重缺水事故時，一定不能再進水，以免鍋筒鋼板在過熱燒紅的情況下，遇水突然冷縮而脆裂。

　?。?） 鍋爐的安全附件，特別是安全閥，必須經常保持靈敏、準確、可靠。多數小鍋爐爆炸事故都有一個共同的重要原因，就是沒有裝置安全閥或安全閥失靈而造成超壓。如安全閥正常，控制在較低的壓力下運行，爆炸事故是完全可以避免的。

　?。?） 應注意易被忽視的薄弱環節。有很多爆炸事故發生在炊事、洗澡、采暖、熱飯用的鍋爐，甚至熱水鍋爐和茶水爐也多有發生。這些鍋爐體積小，壓力低，又多在生活部門，往往不被注意和重視，很易成為鍋爐安全管理的薄弱環節和漏洞，所以，應特別注意。

　　不同種類的電容式鍋爐汽包液位計工作原理：

　　1、雙色水位計。用于就地顯示鍋筒水位，是應用廣泛的就地水位計。是一個豎直玻璃管，上下分別與鍋筒的汽空間和水空間相連，采用U型管連通原理顯示水位，利用材料的光學特性使水汽兩部分分別呈現綠紅兩種顏色，以利觀察。雙色水位計使用可靠，顯示直觀，可通過攝像頭接至中控室，是比較理想的鍋爐水位計。

　　簡單來說就是雙色水位計由光源發出的紅光綠光，射向水位計本體液腔。在腔內氣相部分，紅光射向正前方，而綠光斜射到壁上被吸收。而在腔內液相部分，由于水的折射使綠光射向正前方，而紅光斜射到壁上。因此在正前方觀察，顯示汽紅水綠。此液位計的玻璃板在接觸液體的一面開有一角槽，并在玻璃板的兩側面燒結紅色的玻璃釉，根據光學的折射原理，在無液體時從玻璃板正面可以清楚地看到由角槽反射出來的紅色，當液位計內有液體時，則液體的折射率同玻璃的折射率接近，玻璃板兩側面顏色不被反射，液體呈白色，液位界面清晰、觀察者不易產生視覺誤差，便于準確記錄液位高度。但要注意定期沖洗，且有的廠家產品燈泡壽命短，需經常更換。

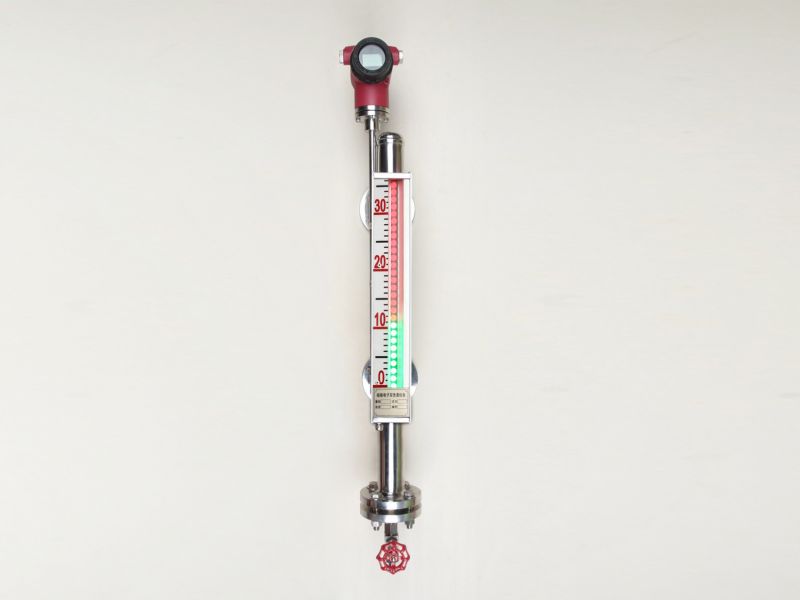

　　UFZ-II型磁敏電子雙色液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，一目了然；加裝限位開關實現液位報警和控制，加裝變送器實現數字信號輸出供顯示與控制。

　　2、磁翻板液位計其管中有一個磁性浮球，管兩側排列著許多的小磁性個體，水位發生變化的時候，也會時浮球上下移動由于磁極作用帶動磁性體翻轉，所以在磁性體兩面刷上不同的顏色來表示水位。常見的有白紅，綠紅等。其實嚴格來說磁翻板液位計不是直接現實鍋筒水位的，所以不常用，在壓力及溫度較低的鍋爐如熱水鍋爐中采用尚可。也屬于就地顯示（但可帶遠傳）。磁翻板液位計使用較可靠，顯示較直觀。但使用綠紅色磁性體時，如廠房照明用普通白熾燈且光線較暗時，觀察不夠清楚。

　　3、電接點液位計，具有遠傳功能，在豎直方向順序排列若干電極，水位升降會使電級間導通或斷開，從而顯示水位。電接點液位計指示準確，尤其是在起停爐和負荷波動時，應主要以雙色和電接點顯示為準。但要注意煮爐時要隔離，否則會損壞。

　　鍋爐汽包雙色液位計對安裝使用的要求

　　1、將本液壓計法蘭與容器法蘭夾上密封墊聯接好，擰緊螺栓。

　　2、傳感器 排污法蘭打開、放進浮子。注意：浮子磁鋼一端向上，不可倒置。

　　3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。

　　4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。

　　5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的場合，比武緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。

　　6、排污、上水，觀察水位顯示、高、低水位報警是否正常，若無異常現象，即可投入使用。
